Semáforo peatonal

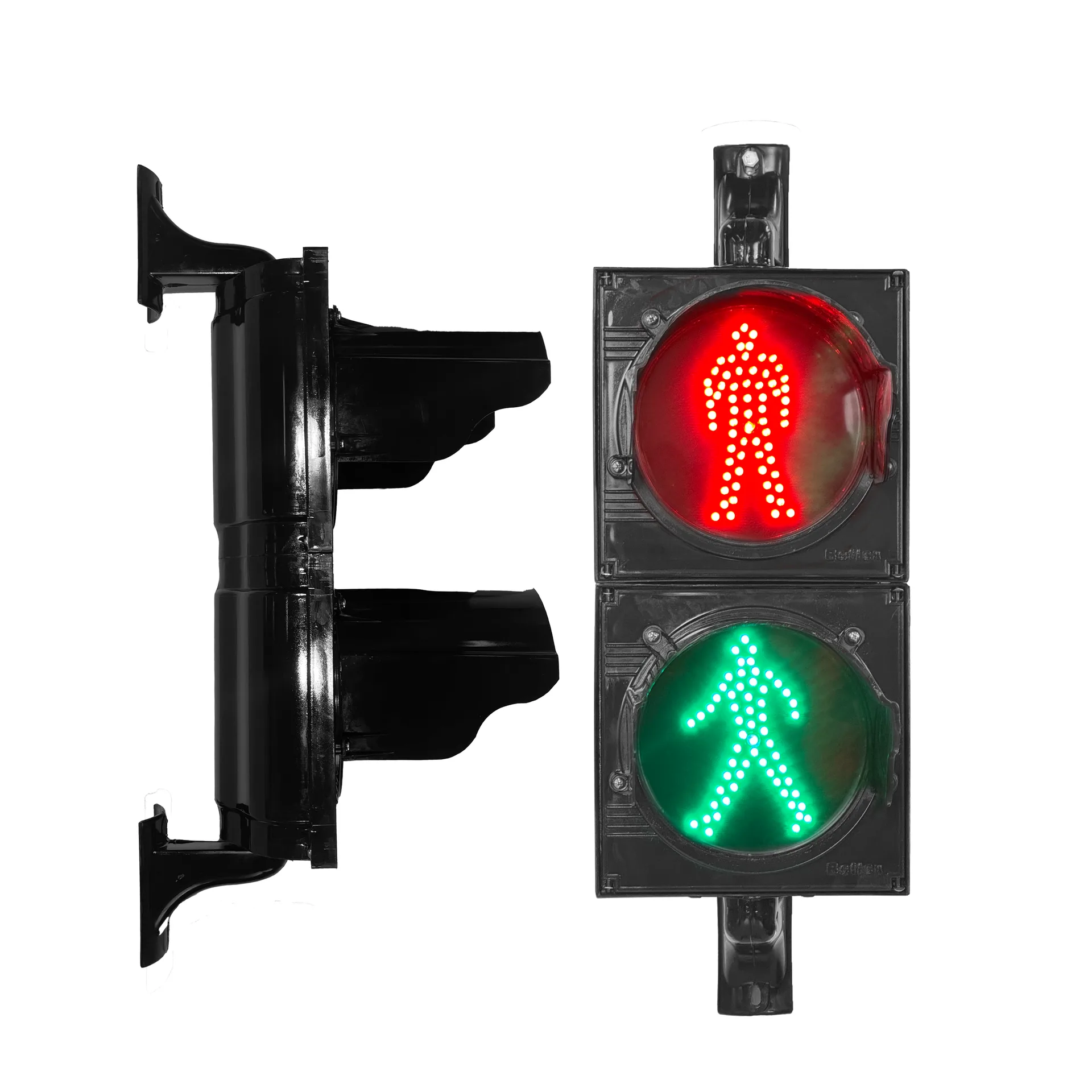

El semáforo peatonal fijo de 200 mm es la cara peatonal de dos módulos LED sin contador: la persona caminando en verde autoriza el ingreso al cruce y la persona detenida en rojo indica espera en el andén. Al no llevar temporizador, es la cara que corresponde en intersecciones cuyos tiempos de verde cambian según la demanda.

El mueble es de policarbonato de alto impacto con herrajes en acero inoxidable, grado de protección IP 60 y alimentación de 110 V. Se ofrece con figura masculina o femenina.

Especificaciones

Presentaciones

Las dos presentaciones comparten mueble, módulos, alimentación y grado de protección: lo único que cambia es la figura del pictograma, que el Manual admite en cualquiera de los dos sexos.

Regula el cruce de peatones en intersecciones semaforizadas, pasos peatonales urbanos y accesos con circulación peatonal separada del flujo vehicular. Es la cara que corresponde en intersecciones que operan con tráfico actuado, adaptativo o responsivo, donde el contador regresivo no se puede instalar.

Dónde no: no reemplaza al semáforo vehicular ni exhibe indicaciones para vehículos. No se instala como cara única de un cruce: el Manual pide por lo menos una cara para cada sentido de circulación peatonal, y las dos exhiben la misma indicación al mismo tiempo.

Alimentación y mantenimiento

La cara se alimenta con 110 V y toma del controlador las señales de los intervalos peatonales. El mantenimiento preventivo consiste en limpiar el lente y la visera, revisar el estado de los empaques y el apriete de los herrajes, y comprobar que ningún módulo presente pérdida de luminosidad frente a los demás. Se consiguen como repuesto el módulo LED, el lente, la visera y los herrajes de fijación.

1. Confirme que el poste, la ménsula o la suspensión por cables estén montados y aplomados según el plano de señalización del sitio.
2. Verifique la altura antes de fijar la cara: la parte inferior queda a no menos de 2,05 m ni a más de 3 m sobre el nivel de la acera, que es la regla propia de la cara peatonal (numeral 4.6.4). Dentro de ese rango, la franja que además cumple la altura libre de la Tabla 4-3 va de 2,5 m a 3 m.
3. Cuando en un mismo poste vayan varias caras, nivélelas todas a la misma cota.
4. Fije el mueble con los herrajes suministrados y oriente la cara hacia el flujo que regula; compruebe que la indicación encendida se distinga desde 300 m sin obstrucciones.
5. Conecte la alimentación al voltaje indicado en la placa del equipo. Las variaciones de baja tensión no se conectan a la red de 110-220 V CA.
6. Instale el controlador dentro de su armario; cuando se adose al poste, ubíquelo a no menos de 3,5 m de la superficie.
7. Con el controlador energizado, verifique la secuencia y los tiempos de cada intervalo antes de entregar la intersección.

Lo que no debe hacerse: perforar el mueble fuera de los puntos de fijación previstos, dejar caras del mismo poste a cotas distintas, alimentar el equipo con un voltaje diferente al de su placa, ni orientar la cara hacia un flujo que no regula.

Manual de Señalización Vial de Colombia 2024 (Resolución 20243040045005 del Ministerio de Transporte), capítulo 4. El numeral 4.6.3 fija que el símbolo del semáforo peatonal tiene por lo menos 16 cm de altura con lente de 20 cm: una persona en actitud de caminata, de color verde, para indicar que se puede ingresar a la intersección, y una persona parada, de color rojo, para indicar espera en el andén; el símbolo puede representar una persona de sexo masculino o femenino, o una persona adulta con un infante de la mano. El numeral 4.6.4 pide por lo menos una cara para cada sentido de circulación peatonal, exhibiendo las dos la misma indicación de forma simultánea, colocadas en posición vertical y enfrentadas entre sí; los postes van en andenes, islas canalizadoras o separadores centrales de ancho mínimo 1,8 m. Los módulos luminosos para peatones pueden ser de forma circular o cuadrada. La Tabla 4-3 del numeral 4.5.2 fija la altura libre de la cara en 2,5 m a 4,5 m para el poste vertical, y el numeral 4.6.4 da la regla propia de la cara peatonal: su parte inferior queda a no menos de 2,05 m ni a más de 3 m sobre el nivel de la acera, de modo que la indicación caiga dentro de la visual del peatón. El Manual no remite a ninguna norma técnica colombiana para el semáforo como equipo: la norma exigible es el Manual.
