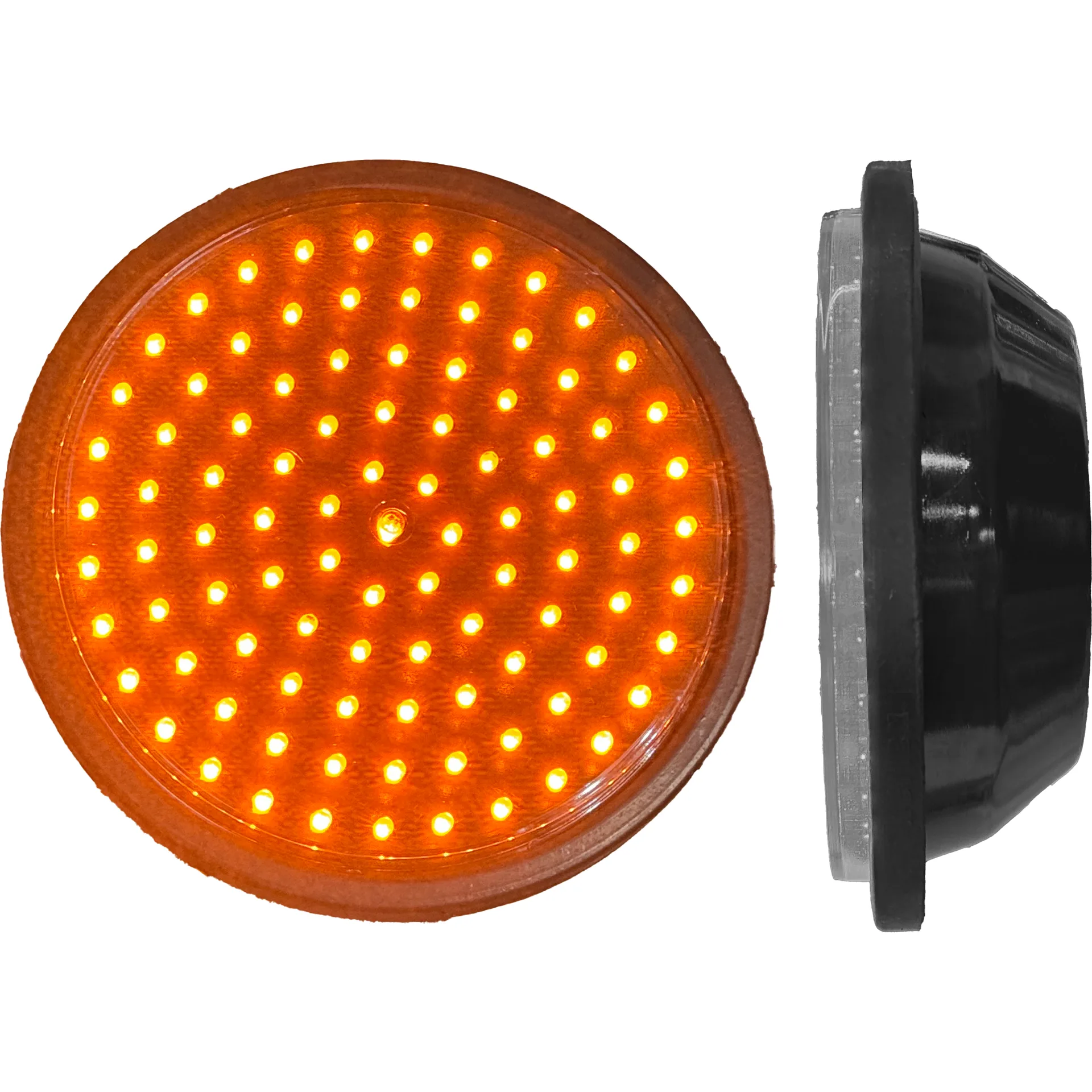

Módulo luminoso D=200mm Con carcasa

El módulo luminoso de 200 mm con carcasa es la luz LED redonda de 200 mm completa, lista para montarse en el housing: el módulo LED de 25° dentro de su carcasa: tapa trasera, caucho, lente en policarbonato transparente y prensa estopa del cable. Es el mismo módulo que llevan los semáforos vehiculares de 200 mm y el repuesto que más se pide. Se ofrece en rojo, amarillo y verde, con flecha de giro, con pictograma de bicicleta, peatonal fijo (SIGA, PARE y amarillo), con contador y con cruz de carril, y en 120 V, 12 V o 24 V.

Especificaciones

Presentaciones

Con carcasa o sin carcasa

Cada módulo de esta familia se entrega de dos formas, y la receta de fabricación dice qué trae cada una. Sin carcasa es el módulo LED solo: el circuito impreso con sus LED y sus resistencias, para quien repara la luz conservando la carcasa que ya tiene. Con carcasa es la luz completa: el mismo módulo LED dentro de su carcasa, que es todo lo que lo protege: la tapa trasera, el caucho (el empaque que la sella), el lente en policarbonato transparente y la prensa estopa por donde entra el cable. La carcasa es hermética: el empaque no deja entrar el agua, y el material resiste los rayos UV, así que no se quiebra ni se pone rígida con el tiempo. Lo que cambia con la presentación es lo que alimenta el módulo: la de 120 V lleva además la fuente de 110 V a 220 V CA a 12 V CC, en su caja y, según la presentación, con una resistencia de carga; la de 24 V lleva un convertidor de corriente continua; y la de 12 V va directa, sin fuente. Las presentaciones con contador llevan además la tarjeta controladora del contador.

El módulo luminoso es el repuesto de la luz del semáforo: se cambia el módulo que perdió luminosidad frente a los demás, o se completa una luz que cambia de color o de indicación. Un semáforo lleva tantos módulos como luces tenga, todos del diámetro de su housing: el módulo se pide por el diámetro de la luz que reemplaza y por su indicación (color, flecha o pictograma), y no va en un housing de otro diámetro.

Dónde no: el módulo suelto no regula nada por sí mismo; muestra lo que le ordena el controlador del semáforo al que se conecta. Cada presentación se conecta al voltaje de su placa: las de 12 V y 24 V no van a la red de 110 V a 120 V, y la de 120 V no va a una fuente de corriente continua.

Repuesto de la luz de un semáforo vehicular de 200 mm, y del peatonal fijo de 200 mm en sus presentaciones SIGA y PARE. Con la carcasa nueva (tapa trasera, caucho y lente) la luz queda sellada otra vez: es la entrega que se pide cuando la carcasa que está en el semáforo se rompió o se venció, y la que va en un housing nuevo.

Dónde no: la presentación con pictograma de bicicleta es la del semáforo para biciusuarios y la de cruz de carril la del semáforo de carril; no se montan en un semáforo vehicular de tres luces como si fueran rojo o verde.

1. Desenergice el semáforo antes de abrir el housing.
2. Retire la visera si estorba y abra la luz que va a cambiar.
3. Retire el módulo que sale y monte el nuevo en la misma posición, con su caucho, con el lente orientado hacia el flujo que regula.
4. Conecte el módulo al voltaje de su placa (12 V CC, 24 V CC o 120 V CA según la presentación), respetando la polaridad en las de corriente continua.
5. Cierre el housing con sus empaques, energice y compruebe que la luz encendida se distinga desde 300 m y que el color y la indicación sean los de esa posición.

El módulo completo se fija en la posición de la luz que reemplaza y se conecta según su presentación: la de 120 V a la red, por la prensa estopa; las de 12 V y 24 V a la fuente de corriente continua del semáforo. Lo que no debe hacerse: montarlo en un housing de 300 mm, ni abrir la carcasa para cambiarle el voltaje a una presentación.

Manual de Señalización Vial de Colombia 2024 (Resolución 20243040045005 del Ministerio de Transporte), capítulo 4, semaforización. El Manual no remite a ninguna norma técnica colombiana para el semáforo como equipo; lo exigible es el capítulo 4. Un semáforo es el dispositivo que regula la circulación de vehículos, ciclistas y peatones donde sus trayectorias confluyen, y asigna el derecho de paso de forma secuencial con luces roja, amarilla y verde, operadas por una unidad de control local que puede estar o no conectada a una central de tránsito (4.1). Su instalación, operación, mantenimiento y reparación están a cargo de la autoridad de tránsito o de quien ella delegue, y la autorización para instalarlo exige verificar los criterios mínimos y las normas técnicas; está prohibido instalar señales u otros elementos que obstaculicen la visibilidad de un semáforo (4.1.2). El capítulo los clasifica por el conflicto que regulan: para el control de vehículos, para paso peatonal exclusivo, con módulos sonoros para peatones con limitación visual, y especiales, entre ellos los intermitentes y los de regulación de carriles (4.1.4).

Lo físico que todo semáforo comparte (4.2.2): la cabeza es el conjunto visible; una cara son los módulos luminosos orientados en una misma dirección, normalmente tres para el control vehicular, con un máximo de cinco, y dos para el peatonal, o uno si la tecnología emite las dos señales; cada cara se compone de módulos luminosos, visera y, de forma opcional, placa de contraste. El módulo luminoso emite la señal luminosa con diodos LED, de forma independiente para el rojo, el amarillo y el verde; el Manual recomienda el LED por su visibilidad, su estabilidad y un tiempo de servicio de más de cinco años (4.2.2.2). Los lentes de control vehicular son circulares; los peatonales, circulares o rectangulares; hay dos diámetros nominales, 20 cm y 30 cm, y para instalación nueva en vías con velocidad máxima permitida superior a 50 km/h se recomienda el de 30 cm; la indicación debe distinguirse desde 300 m en condiciones atmosféricas normales, y las flechas direccionales desde 60 m; las únicas inscripciones admitidas son flechas y pictogramas de peatón o de bicicleta, nunca palabras (4.2.2.3). La visera va encima o alrededor de cada módulo para que el sol no lo haga parecer encendido y para que la señal sólo se vea desde donde está enfocada (4.2.2.4). La placa de contraste, cuando se usa, es de fondo oscuro sin brillo y no retrorreflectivo, con un ancho mínimo del doble del ancho de la cara (4.2.2.5).

Las indicaciones (4.4.1 y 4.4.3): verde autoriza el paso; amarillo advierte que el verde terminó y el rojo está por iniciar; rojo ordena detenerse antes de la línea de detención; nunca se pasa de verde a rojo sin amarillo; el amarillo intermitente ordena cruzar con precaución y el rojo intermitente opera como una señal SR-01 PARE. Montaje (4.5.2, Tabla 4-3): la parte inferior de la cara queda entre 2,5 m y 4,5 m sobre el piso en poste vertical, y entre 4,5 m y 6,0 m en ménsula o suspendida por cables; las caras de un mismo poste van a la misma cota de alineación. El mantenimiento sigue las recomendaciones del fabricante, con un esquema preventivo periódico y registro de las labores (4.9).

El módulo luminoso es, en el capítulo 4, el componente del semáforo que emite la señal luminosa con diodos LED, de forma independiente para el rojo, el amarillo y el verde (4.2.2.2). En cada luz, la carcasa es todo lo que protege el módulo LED: la tapa trasera por detrás y, por delante, el lente, la pieza transparente que la cierra hermética con su caucho y deja pasar la indicación luminosa (4.2.2.3); la visera va encima o alrededor de cada módulo (4.2.2.4). Las condiciones que el capítulo fija para la luz del semáforo rigen igual para el módulo que se pide suelto como repuesto: el módulo nuevo es del diámetro, el color y la indicación de la luz que reemplaza, y las únicas figuras admitidas siguen siendo flechas y pictogramas de peatón o de bicicleta.

Para el semáforo peatonal el Manual fija el símbolo del módulo (4.6.3): una persona en actitud de caminata, de color verde, para autorizar el cruce, y una persona parada, de color rojo, para la espera; el símbolo tiene por lo menos 16 cm de alto con lente de 20 cm, puede representar a una persona de sexo masculino o femenino, o a un adulto con un niño de la mano (Figura 4-24), y en el verde se admite el pictograma dinámico de la persona caminando siempre que conserve el color y el tamaño mínimo; el Manual no recomienda seguir empleando la figura corriendo. Los módulos peatonales pueden ser circulares, de 200 mm de diámetro como mínimo, o cuadrados, de 30 cm por lado como mínimo (4.6.4). El verde intermitente que anuncia el fin del cruce dura como máximo 2 segundos, y cuando la intersección opera en intermitente las caras peatonales exhiben rojo intermitente (4.6.5).
