Semáforo vehicular

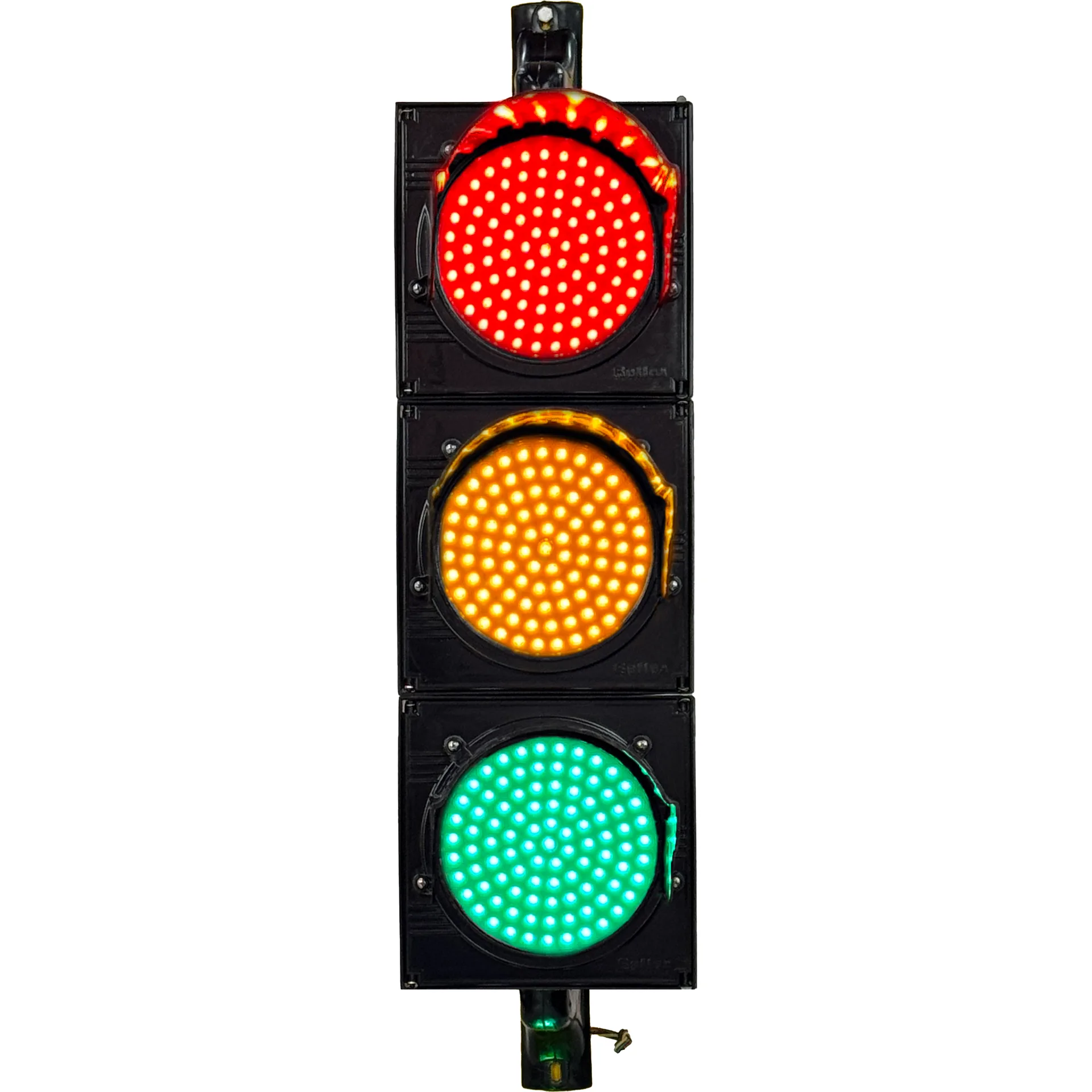

El semáforo vehicular de 200 mm es el semáforo que da el paso a los vehículos en una intersección: de una a tres luces LED redondas de 200 mm, en mueble de policarbonato de alto impacto, herrajes en acero inoxidable y soportes de instalación.

Se monta sobre poste vertical, ménsula o suspensión por cables, y opera conectado al controlador de la intersección, que define la secuencia y la duración de cada intervalo.

Especificaciones

Característica	Valor
Tamaño de cada luz (diámetro del lente)	200 mm, circular
Luces por cara	De una a tres, según la variación
Módulo luminoso	LED
Mueble	Policarbonato de alto impacto
Herrajes	Acero inoxidable
Alimentación	110-220 V CA; variaciones de 12 V y 24 V
Soportes	Incluidos, para poste o ménsula

Presentaciones

Código	Luces	Indicación	Alimentación
39-2	Tres	Rojo, amarillo y verde	110-220 V CA
39-15	Tres	Rojo, amarillo y verde, secuencial	110-220 V CA
39-16	Tres	Rojo, amarillo y verde, variante R 270 Ω	110-220 V CA
39-8	Tres	Rojo, contador regresivo, amarillo y verde	110-220 V CA
39-4	Dos	Rojo y verde	110-220 V CA
39-11	Dos	Rojo y amarillo	110-220 V CA
39-9	Dos	Rojo y verde	12 V
39-12	Dos	Rojo y verde	24 V
39-13	Dos	Rojo y verde, con control remoto	24 V
39-14	Dos	Flecha y cruz de carril	24 V
39-3	Una	Amarillo fijo	110-220 V CA
39-6	Una	Rojo fijo	110-220 V CA

Regula el paso de vehículos en intersecciones semaforizadas urbanas, accesos controlados, entradas de patios de maniobra y vías internas de plantas y conjuntos. Las caras de una y dos luces se emplean donde el movimiento a regular no requiere el ciclo completo de tres colores, como accesos alternos y pasos controlados por un operador.

Dónde no: para instalaciones nuevas en vías con velocidad máxima permitida por encima de 50 km/h el Manual recomienda lente de 300 mm, no de 200 mm. Las variaciones con contador regresivo vehicular exigen concepto técnico de un profesional idóneo y autorización expresa de la Autoridad de Tránsito, porque el Manual no considera pertinente el temporizador en el control vehicular. Las variaciones de 12 V y 24 V no se conectan a la red de 110-220 V CA.

Alimentación y mantenimiento

El equipo se alimenta con 110-220 V CA, salvo las variaciones de 12 V y 24 V, previstas para instalaciones con batería o panel solar. El mantenimiento preventivo consiste en limpiar el lente y la visera, revisar el estado de los empaques y el apriete de los herrajes, y comprobar que ningún módulo presente pérdida de luminosidad frente a los demás. Se consiguen como repuesto el módulo LED, el lente, la visera y los herrajes de fijación.

1. Confirme que el poste, la ménsula o la suspensión por cables estén montados y aplomados según el plano de señalización del sitio.
2. Verifique la altura libre antes de fijar la cara: entre 2,5 m y 4,5 m sobre la superficie de rodadura cuando el soporte es poste vertical, y entre 4,5 m y 6,0 m cuando va en ménsula o suspendida por cables.
3. Cuando en un mismo poste vayan varias caras, nivélelas todas a la misma cota.
4. Fije el mueble con los herrajes suministrados y oriente la cara hacia el flujo que regula; compruebe que la indicación encendida se distinga desde 300 m sin obstrucciones.
5. Conecte la alimentación al voltaje indicado en la placa del equipo. Las variaciones de baja tensión no se conectan a la red de 110-220 V CA.
6. Instale el controlador dentro de su armario; cuando se adose al poste, ubíquelo a no menos de 3,5 m de la superficie.
7. Con el controlador energizado, verifique la secuencia y los tiempos de cada intervalo antes de entregar la intersección.

Lo que no debe hacerse: perforar el mueble fuera de los puntos de fijación previstos, dejar caras del mismo poste a cotas distintas, alimentar el equipo con un voltaje diferente al de su placa, ni orientar la cara hacia un flujo que no regula.

Manual de Señalización Vial de Colombia 2024 (Resolución 20243040045005 del Ministerio de Transporte), capítulo 4. El numeral 4.2.2.3 fija que las lentes de los semáforos para control vehicular son de forma circular y que existen dos tamaños de luz, 20 cm y 30 cm de diámetro; para cualquier instalación nueva en vías con velocidad máxima permitida por encima de 50 km/h recomienda usar lentes de 30 cm. La indicación encendida debe distinguirse desde 300 m en condiciones atmosféricas normales, y las flechas direccionales desde 60 m. Los módulos no llevan inscripciones de palabras ni leyendas como «Pare» o «Siga»: sólo admiten flechas y pictogramas de peatón o de bicicleta. La Tabla 4-3 del numeral 4.5.2 fija la altura libre de la cara: de 2,5 m a 4,5 m en poste vertical y de 4,5 m a 6,0 m en ménsula o suspensión por cables. El Manual no remite a ninguna norma técnica colombiana para el semáforo como equipo: la norma exigible es el Manual.

El significado de los colores y la secuencia de encendido están en el numeral 4.4, y el uso de contadores regresivos en el 4.6.6: el Manual los admite para el control peatonal y advierte que no los considera pertinentes para el control vehicular, porque pueden inducir a acelerar al final del verde o a arrancar antes de tiempo en el rojo; su implementación exige concepto técnico y autorización de la Autoridad de Tránsito competente.
